Uma média móvel implementada em hardware

Uma média móvel precisa de poucas linhas de aritmética. Implementá-la numa FPGA obriga a responder a outras perguntas: que amostras estão disponíveis neste ciclo de relógio, quando se deve escrever na memória e o que acontece se alguém carregar no reset a meio? Grande parte deste projeto está à volta da soma e da divisão.

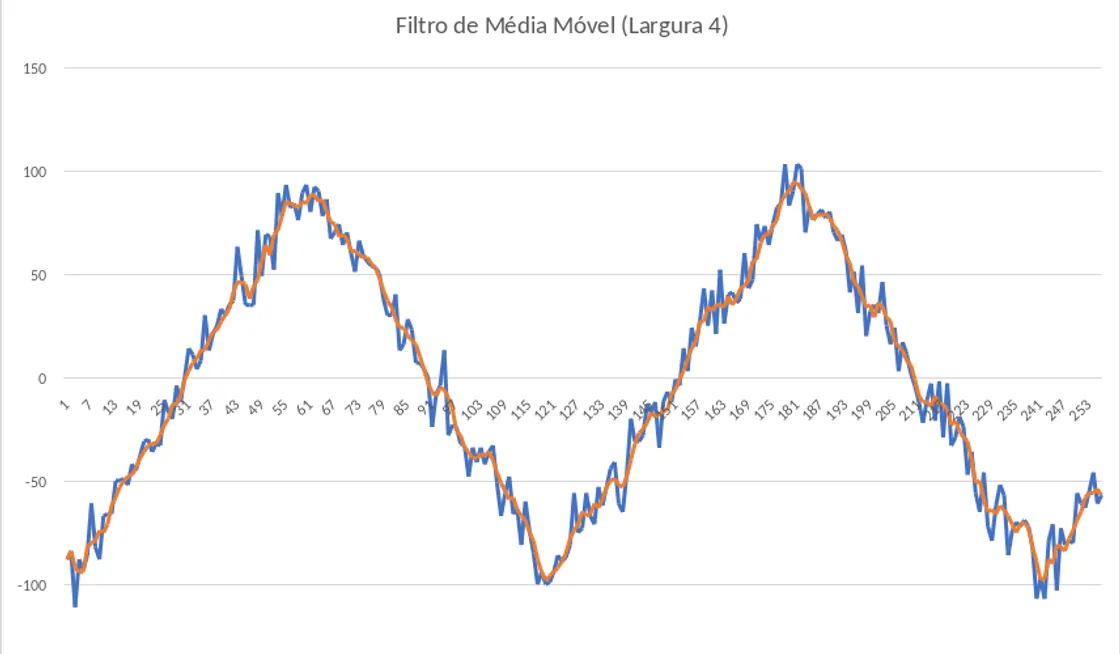

Implementei o caminho de dados, os controladores e a interface da placa em 2022, para Laboratório de Sistemas Digitais, na Universidade de Aveiro. O projeto foi entregue em conjunto com Luíz Fernando. Corre numa Terasic DE2-115: uma ROM de 256 × 8 bits fornece um sinal triangular com ruído, um filtro de quatro amostras suaviza-o e uma RAM com as mesmas dimensões guarda o resultado. A placa apresenta os dois valores em decimal, com sinal.

Seguir o sinal pelo circuito

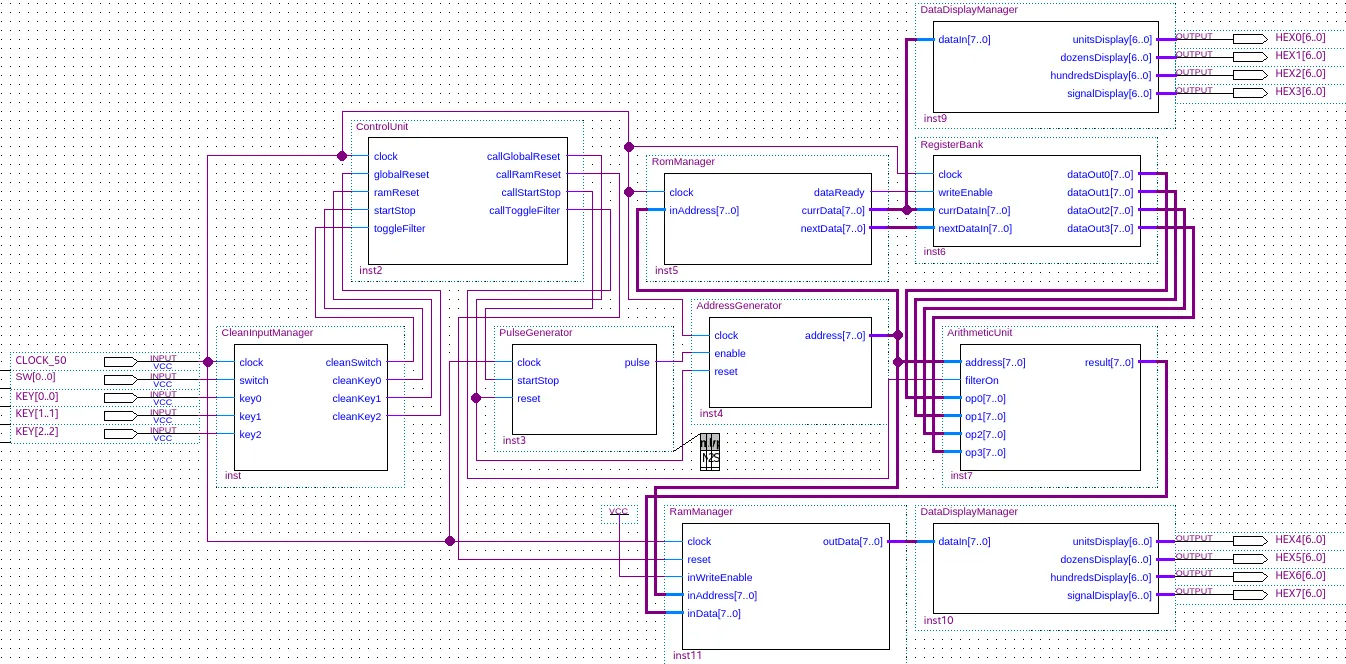

Esquemático original do Quartus, que liga o condicionamento das entradas e a unidade de controlo ao gerador de endereços, gestor da ROM, banco de quatro registos, unidade aritmética, gestor da RAM e dois módulos de apresentação. — O esquemático original do circuito completo. Os barramentos mais grossos transportam as amostras e os endereços de oito bits; as restantes ligações transportam o relógio e os sinais de controlo e de ativação.

O gerador de endereços fornece a posição da amostra ao gestor da ROM, à unidade aritmética e ao gestor da RAM. O gestor da ROM lê dois valores; o banco de registos junta-os a dois valores que já tinha guardado; a unidade aritmética escolhe entre a média dos quatro e a amostra atual. O resultado é escrito na RAM, no endereço atual.

Os caminhos para os displays são separados. Um mostra a amostra atual da ROM, enquanto o outro lê o valor guardado na RAM. O condicionamento das entradas e o controlador principal determinam quando o endereço avança, quando a memória é limpa e se o filtro está ligado.

Toda a lógica síncrona usa CLOCK_50, o relógio de 50 MHz da placa. O PulseGenerator gera uma autorização de avanço aproximadamente a cada meio segundo, para ser possível acompanhar os displays. Não cria um segundo relógio. As duas memórias estão descritas em VHDL dentro do projeto da FPGA; o sinal não vem de um ADC nem da SDRAM externa da placa.

Quatro amostras nos sítios certos

O filtro calcula a média de quatro amostras: as duas anteriores ao endereço atual, a amostra atual e a seguinte.

y[n] = (x[n-2] + x[n-1] + x[n] + x[n+1]) / 4

O termo x[n+1] determinou a estrutura do banco de registos. Deslocar valores já lidos permite guardar o histórico, mas não fornece um valor futuro. Acrescentei entradas separadas para a amostra atual da ROM e para a seguinte.

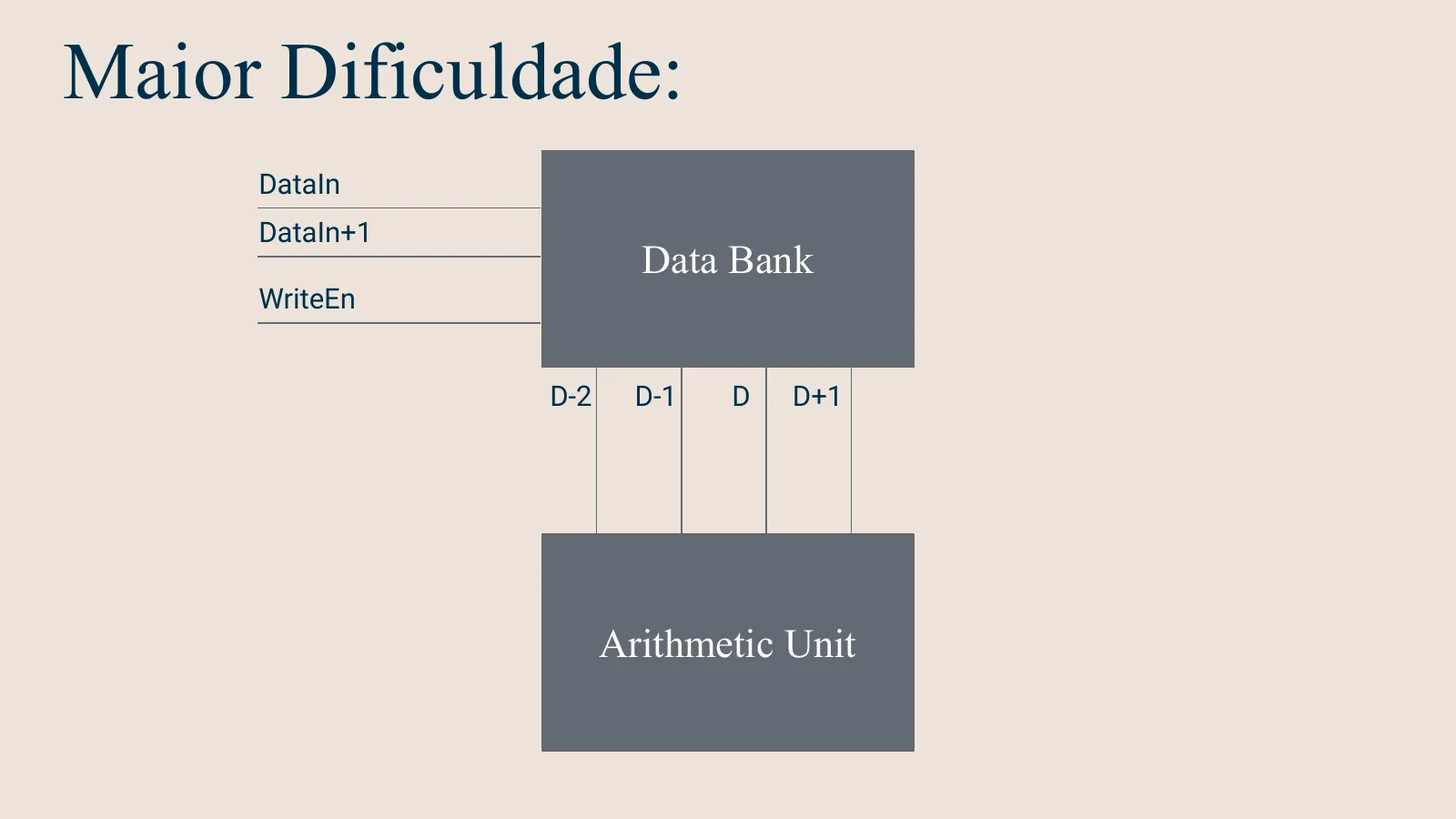

Diagrama da apresentação original, com DataIn e DataIn+1 à entrada do banco de registos e D−2, D−1, D e D+1 ligados à unidade aritmética. — A entrada para a amostra seguinte resolveu a dificuldade destacada na apresentação: guardar o histórico não chega para obter o próximo valor.

No banco, s_Data0 guarda o valor atual, s_Data1 o anterior, s_Data2 o que vem antes desse e s_Data3 a amostra seguinte. Num flanco de subida com a escrita autorizada, são feitas estas atribuições:

s_Data2 <= s_Data1;
s_Data1 <= s_Data0;
s_Data0 <= currDataIn;
s_Data3 <= nextDataIn;

As atribuições têm efeito em simultâneo. s_Data1 recebe o valor que estava em s_Data0, e s_Data2 recebe o que estava em s_Data1. Como a ROM contém todo o sinal de entrada, é possível ir buscar a próxima amostra; num sinal recebido em tempo real, seria necessário esperar por ela.

Ler o par antes de atualizar o banco

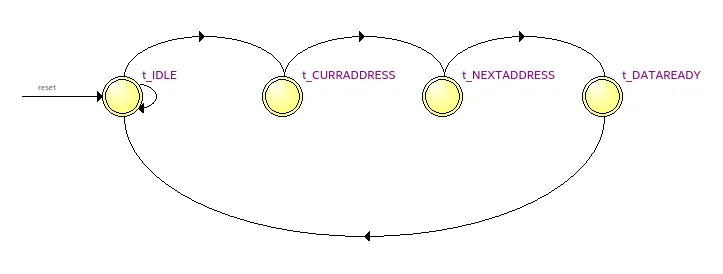

Ciclo de quatro estados do gestor da ROM: IDLE, CURRADDRESS, NEXTADDRESS, DATAREADY e regresso a IDLE. — O diagrama de estados original do gestor da ROM. A seta inicial aponta para IDLE; o VHDL inicializa esse estado, sem disponibilizar uma entrada de reset.

A leitura da ROM é combinatória, mas o RomManager distribui a seleção dos dois endereços por vários flancos de relógio. Guarda o último endereço pedido e inicia uma leitura quando a entrada muda. Os nomes dos estados, por si só, não mostram exatamente quando cada valor é capturado:

Flanco	Ação do gestor da ROM
1	Em `t_IDLE`, deteta a mudança de endereço e passa a `t_CURRADDRESS`.
2	Seleciona o endereço `n` da ROM e passa a `t_NEXTADDRESS`.
3	Captura `x[n]`, seleciona `n+1` e passa a `t_DATAREADY`.
4	Captura `x[n+1]`, ativa `dataReady` e regressa a `t_IDLE`.
5	Desativa `dataReady`; o banco de registos lê o seu valor alto anterior e carrega o par.

O último flanco é importante. Os dois processos usam o mesmo relógio, pelo que o banco vê o valor do sinal de prontidão anterior ao flanco. Não carrega a amostra seguinte no flanco em que esse sinal é ativado. No módulo de topo, s_DataReady liga diretamente a writeEnable do banco, fazendo de cada leitura concluída uma atualização do histórico.

Aritmética com sinal e os extremos do sinal

A ArithmeticUnit converte cada operando para um inteiro com sinal antes da soma. Quatro valores de oito bits com sinal podem somar entre −512 e 508; a média continua a caber em oito bits. A divisão inteira trunca em direção a zero, e TO_SIGNED(..., 8) faz a conversão de volta.

No endereço 2, os valores são -87, -83, -110 e -87. A média é −91,75, por isso o hardware guarda -91. Substituir esta divisão por um deslocamento aritmético à direita exigiria cuidado: os valores negativos nem sempre são arredondados da mesma forma.

Os endereços 0, 1 e 255 passam sem filtragem, porque as suas janelas ultrapassam os limites do sinal guardado. Desligar o filtro seleciona o mesmo caminho direto em todos os endereços. O contador de oito bits volta a zero depois de 255, mas a janela da média não cruza os extremos do sinal. As duas primeiras amostras, que passam inalteradas, também dão tempo para preencher o histórico antes de filtrar o endereço 2.

A versão interativa usa as 256 amostras originais da ROM e as mesmas regras de aritmética e de tratamento dos extremos. Podes percorrer os endereços ou desligar o filtro para observar uma janela. A demonstração representa o cálculo, não a temporização da memória ou do relógio da FPGA.

256 amostras · valores de 8 bits com sinal

O sinal original da ROM, amostra a amostra.

Endereço da amostra: 2

Endereço 2 · Filtro ativo

(-87 + -83 + -110 + -87) ÷ 4 = -91,75 → -91

As duas amostras anteriores, a atual e a seguinte. A divisão inteira elimina a parte fracionária, truncando em direção a zero.

Limpar a memória sem perder a posição

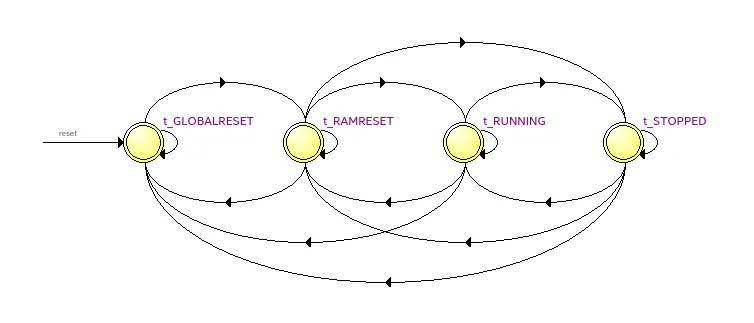

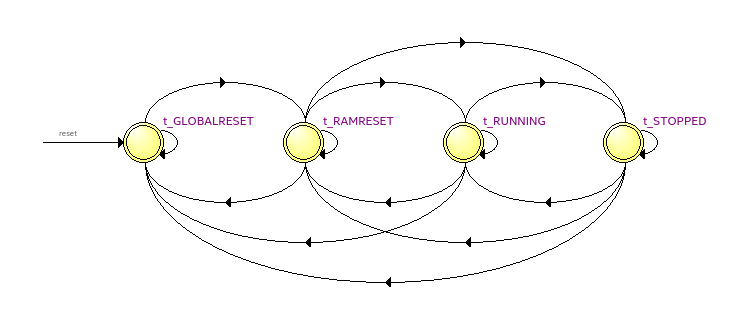

Diagrama original do controlador, com os estados GLOBALRESET, RAMRESET, RUNNING e STOPPED e as transições de reset e de início ou pausa. — O controlador principal separa o reinício do sinal da limpeza da memória de saída. Um reset da RAM guarda se o processamento estava a correr ou parado.

No arranque, o sistema passa pelo reset global e pelo reset da RAM antes de entrar em t_RUNNING. O reset global mantém o endereço principal das amostras a zero. De seguida, o reset da RAM escreve zeros por toda a memória, usando um contador de oito bits separado dentro de RamManager:

s_WriteEnable <= '1';
s_Address <= STD_LOGIC_VECTOR(s_AddressReset);
s_DataIn <= "00000000";
s_AddressReset <= s_AddressReset + 1;

O controlador mantém o estado de limpeza durante tempo suficiente para percorrer as 256 posições. Como este contador é independente do endereço da amostra, um reset apenas da RAM pode preservar a posição atual. keepRunningState guarda a indicação de retomar o processamento ou de continuar parado. O reset global, por sua vez, regressa ao endereço zero e retoma o processamento.

Nas escritas normais, o gestor regista o endereço da amostra e o resultado aritmético, e a RAM escreve esses valores no flanco seguinte. A saída de leitura da RAM acompanha o endereço selecionado, sem uma etapa adicional de leitura sincronizada pelo relógio.

Controlos para observar o resultado

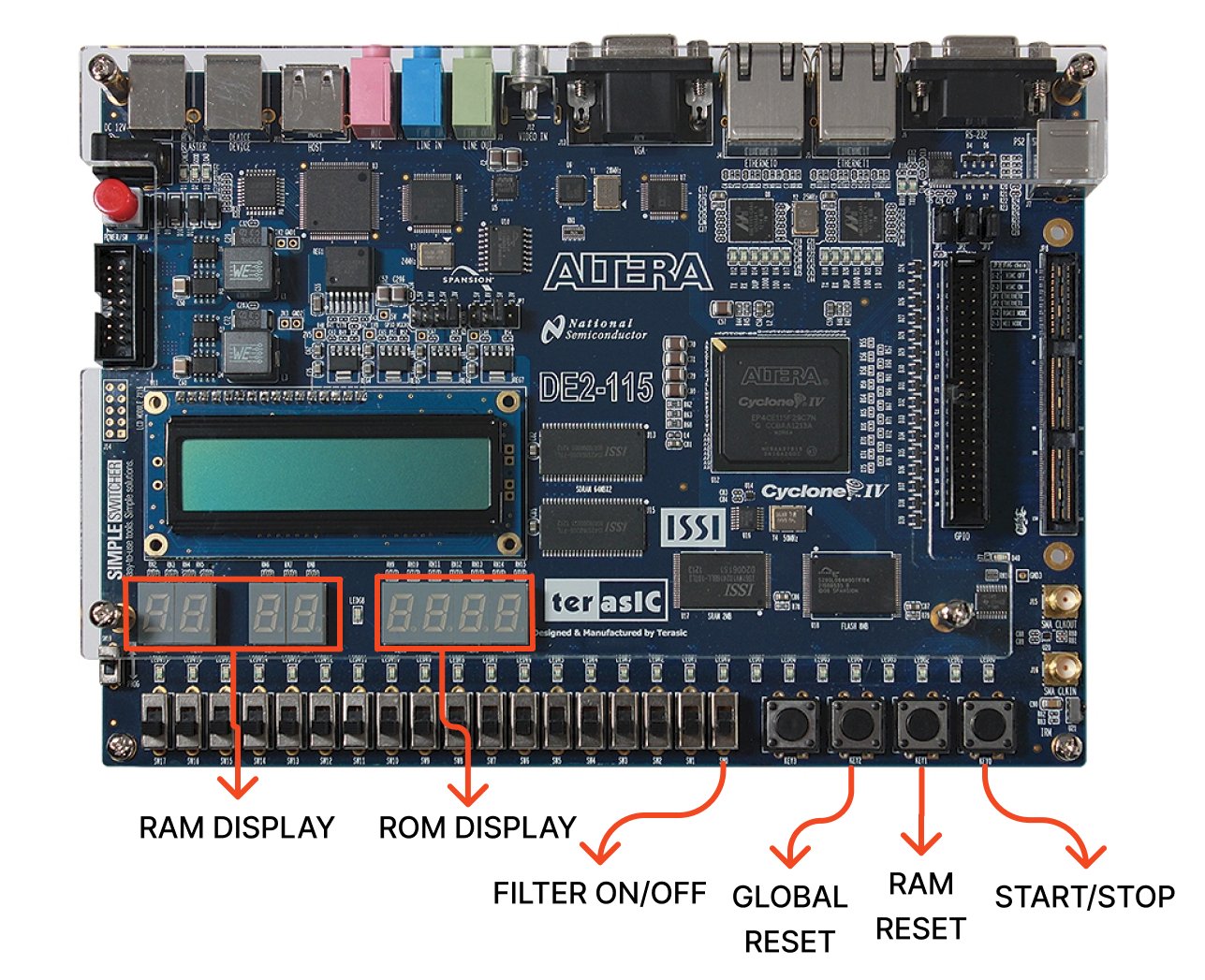

Placa DE2-115 anotada, com os valores da RAM nos displays da esquerda, os da ROM à direita, o interruptor do filtro e os botões de reset global, reset da RAM e início ou pausa. — A disposição dos controlos no relatório original. Cada grupo de displays usa uma posição para o sinal e três para os algarismos decimais.

SW[0] escolhe entre filtrar e deixar passar o valor original. KEY[0] pausa ou retoma, KEY[1] limpa a RAM e KEY[2] pede um reset global. Os botões, ativos a zero, passam por um intervalo de debounce de 100 ms e geram um evento por pressão validada. O interruptor do filtro é amostrado pelo relógio do sistema.

A pausa controla o avanço dos endereços, mas a autorização de escrita na RAM mantém-se ligada a '1' no módulo de topo. A posição atual continua a receber o resultado aritmético, pelo que mudar o interruptor do filtro durante a pausa permite comparar o valor original e a média no mesmo endereço. Depois de limpar a RAM, essa posição volta a ser escrita, mesmo que o processamento continue parado.

Verificar a aritmética e a temporização

Usei simulações individuais do gerador de endereços, do banco de registos e da unidade aritmética. As capturas originais mostram os sinais que foram analisados.

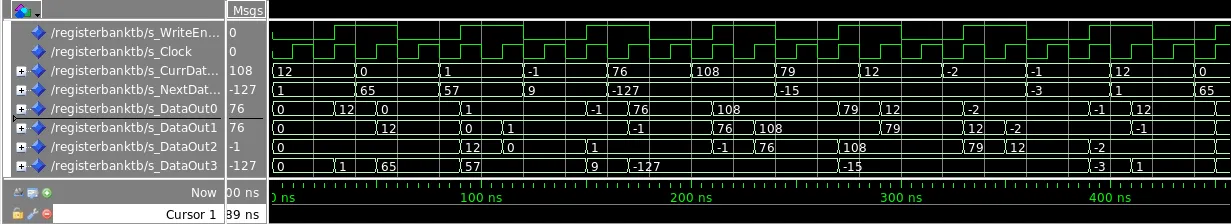

Forma de onda do ModelSim com o relógio e a autorização de escrita do banco de registos, as entradas atual e seguinte a mudar e as quatro saídas a guardar e deslocar o histórico de amostras. — Simulação do banco de registos: as amostras atual e seguinte são carregadas nos flancos de subida com escrita autorizada, enquanto os valores anteriores avançam pelos dois registos de histórico.

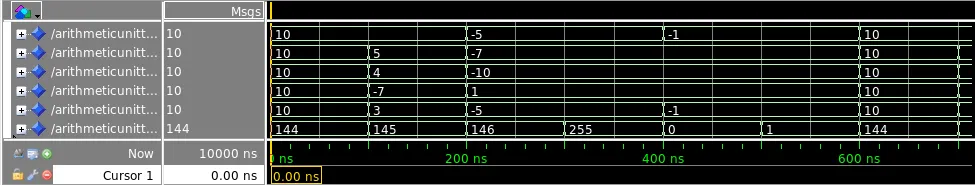

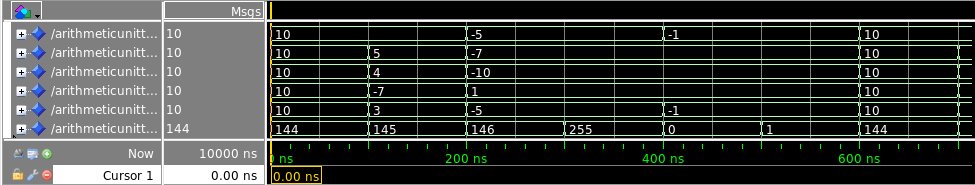

Simulação da unidade aritmética, com operandos positivos e negativos, resultados das médias e passagem direta nos endereços de fronteira 255, 0 e 1. — Simulação aritmética com o filtro ligado. As mudanças de endereço exercitam tanto o cálculo da média como os três casos de fronteira.

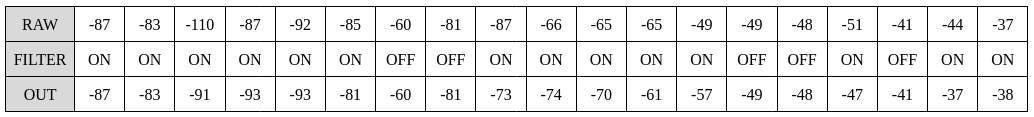

Tabela original de verificações, com amostras de entrada, filtro ligado ou desligado e saídas: os primeiros valores passam inalterados, −110 passa a −91 com o filtro ligado e −60 mantém-se −60 sem filtragem. — Verificações de saída registadas no relatório. A linha ON/OFF permite distinguir a passagem direta dos resultados filtrados.

O script Python do repositório aplica a mesma janela aos dados da ROM e imprime os 256 pares de valores originais e filtrados. Os resultados decimais dão uma referência aritmética independente. Os testbenches VHDL fornecem estímulos para analisar as formas de onda; não têm asserções automáticas de aprovação ou falha.

A primeira alteração que faria seria acrescentar um sinal explícito de resultado válido para controlar as escritas na RAM. Atualmente, um endereço novo pode receber brevemente um resultado antigo enquanto decorre a leitura da ROM, antes de ser reescrito com a média final. O intervalo de meio segundo da demonstração dá tempo mais do que suficiente, mas não substitui essa coordenação.

O reset e a pausa também merecem asserções ao nível do sistema. O gerador de impulsos mantém a saída enquanto está parado, pelo que parar exatamente quando a autorização de avanço está ativa é um caso limite. O seu reset só é verificado durante o funcionamento, por isso o reset global não garante que a contagem do intervalo de meio segundo recomece do zero. Estas interações ficam fora das verificações individuais que foram guardadas. O relógio de 50 MHz e o ritmo escolhido para os displays são parâmetros do projeto, não uma medição da capacidade máxima de processamento.

O repositório inclui o projeto Quartus completo, os módulos VHDL, os testbenches e a referência em Python. O relatório original conserva os diagramas e as capturas de simulação apresentados aqui.
