Um gateway IoT em FPGA com um núcleo AES próprio

Basta mover a placa para as leituras de aceleração mudarem. Ao premir um botão, o indicador correspondente acende-se no computador. Um clique num LED da aplicação muda o estado do LED físico. No caminho entre a placa e o ecrã, cada atualização dos sensores passa por um núcleo AES-128 que escrevi em VHDL.

Desenvolvi este gateway em janeiro de 2026 para a cadeira de Sistemas Integrados para Aplicações Embutidas, na Universidade de Aveiro. Implementei o núcleo de cifra, a interface AXI, o firmware sem sistema operativo e a aplicação Python. O sistema corre numa Nexys A7-100T, com uma FPGA Artix-7 e um processador MicroBlaze RISC-V implementado na sua lógica, a 100 MHz.

O processador e o resto do sistema

O processador lê os sensores, constrói os pacotes e trata dos comandos. O AES corre num periférico de hardware separado, ligado por AXI tal como as interfaces GPIO, I²C, SPI, UART e Ethernet. Para o firmware, cifrar um bloco resume-se a escrever e ler registos mapeados em memória.

O sensor de temperatura e o acelerómetro dão ao sistema valores que podemos observar a mudar. O caminho de regresso ajuda a verificar a cadeia completa: um comando enviado pelo computador altera um LED, e o pacote seguinte devolve esse novo estado.

Um circuito de ronda, usado dez vezes

O núcleo AES recebe uma chave de 128 bits e um bloco de 128 bits em claro. Internamente, o estado é uma matriz de quatro por quatro bytes. O VHDL separa SubBytes, ShiftRows, MixColumns, AddRoundKey e a expansão da chave em módulos, permitindo verificar cada transformação individualmente.

O circuito de ronda é reutilizado ao longo dos ciclos de relógio. A máquina de estados começa por fazer XOR entre o bloco em claro e a chave inicial, executa nove rondas normais e termina com uma ronda que omite MixColumns. A expansão da chave calcula a chave da ronda seguinte em paralelo com o processamento dos dados, a partir da chave anterior e da constante da ronda.

MixColumns tem a forma de uma multiplicação de matrizes, mas a aritmética dos bytes traduz-se em deslocamentos e operações XOR. Por exemplo, esta é a parte funcional de gf_mult_by2.vhd, sem os comentários:

shifted <= byte_in(6 DOWNTO 0) & '0';
mask <= x"1B" WHEN byte_in(7) = '1' ELSE
    x"00";
byte_out <= shifted XOR mask;

A aplicação condicional de 0x1B faz a redução exigida pelo corpo finito usado no AES. Para multiplicar por três, basta fazer XOR entre esse resultado e o byte original. Em aes_round.vhd, um multiplexador seleciona diretamente a saída de ShiftRows na última ronda, saltando MixColumns antes da adição da chave de ronda.

Verificar o resultado antes de ligar a Ethernet

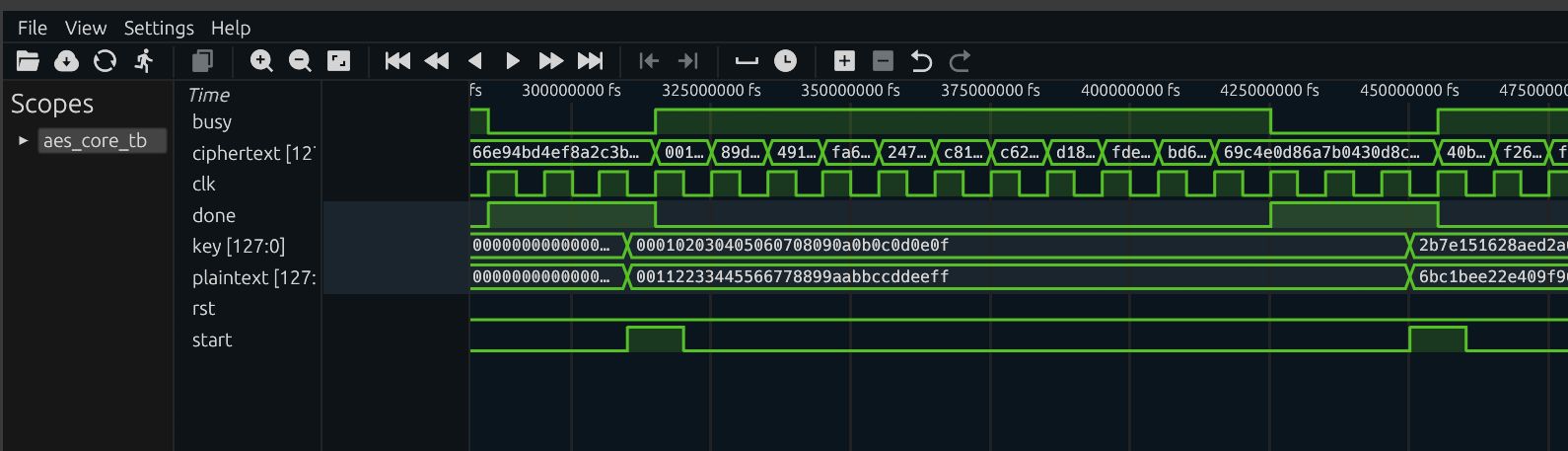

Os testbenches cobrem as transformações individuais e o núcleo completo. O teste do núcleo verifica quatro resultados conhecidos, incluindo exemplos do NIST e um caso com a chave e o bloco de entrada a zero. Uma diferença provoca uma falha de asserção; os testes correm com make run-all na pasta CoreAes128.

A interface de controlo é pequena: start, busy e done. Um flanco de subida em start inicia o processamento de um bloco. O controlador mantém busy ativo durante o cálculo e ativa done depois do resultado final. São cerca de doze ciclos de relógio, incluindo os passos de controlo. Esta é a latência do núcleo, não o tempo total da chamada em C ou de uma atualização pela rede.

Transformar o núcleo num periférico AXI

Empacotei o núcleo como um bloco IP AXI4-Lite no Vivado. Os registos de 32 bits dividem cada valor de 128 bits em quatro palavras:

A interface concatena os quatro registos da chave e os quatro registos do bloco em claro para formar as entradas do núcleo. Também inverte o reset do AXI, ativo a zero, para o reset do núcleo AES, ativo a um.

O driver em C coloca start a zero, escreve a chave e o bloco, ativa start, consulta STATUS.done até à conclusão e lê as quatro palavras cifradas. Voltar a colocar start a zero prepara o próximo flanco de subida. Esta consulta por polling é suficiente para a aplicação, cujo intervalo inicial entre pacotes é de 500 milissegundos.

A ordem dos bytes tem de ser coerente nos registos, no pacote e no descodificador Python. Esta função torna explícita a representação usada nos registos:

static u32 pack_bytes(const u8 *b) {
    return ((u32)b[0] << 24) | ((u32)b[1] << 16) | ((u32)b[2] << 8) | b[3];
}

O relatório da implementação registou uma margem de setup de 1,024 ns, sem violações temporais nos pontos analisados. O sistema usa 8 627 LUTs e 53 blocos BRAM. Estes valores correspondem ao gateway completo, incluindo o processador e os periféricos; não são custos isolados do AES.

O estado da placa em dezasseis bytes

A leitura de temperatura do ADT7420 chega por I²C. O driver SPI lê de uma vez os seis bytes de aceleração do ADXL362 e reconstrói três valores com sinal a partir da ordem little-endian dos registos do sensor. A construção do pacote coloca depois os campos com vários bytes em ordem big-endian.

Estes dezasseis bytes passam pelo AES. Só depois é acrescentado, no início, um byte em claro que identifica o tipo de pacote, atualmente 0x01. O recetor consegue assim reconhecer o pacote antes de o decifrar, e a carga útil UDP tem exatamente 17 bytes.

Dos cabeçalhos da rede ao ecrã

O firmware constrói um cabeçalho de 42 bytes sem preenchimento entre campos: 14 de Ethernet, 20 de IPv4 e 8 de UDP. Preenche os endereços e os comprimentos, calcula o checksum do cabeçalho IPv4 e escreve o cabeçalho e os dados cifrados no FIFO Ethernet. Como o envio usa endereços de broadcast, este pequeno driver não implementa ARP.

No computador, uma thread de receção verifica o comprimento e o tipo do pacote, decifra-o com PyCryptodome e coloca o estado numa fila. O ciclo de eventos do tkinter esvazia essa fila e mostra a leitura mais recente, sem bloquear a interface à espera do socket. Converte a temperatura bruta para graus Celsius e apresenta a aceleração em mg, ou milésimos de g.

Clicar no LED 5 envia L5; LR e LL rodam o padrão de LEDs. D1000 pede um intervalo de atualização de um segundo, e K seguido de 32 caracteres hexadecimais define a chave. Há também um modo que usa o acelerómetro para mover a janela da aplicação com a placa.

Os limites do protótipo

O gateway demonstra o percurso completo do hardware ao ecrã, mas a cifra, por si só, não prepara o protocolo para utilização real. Os blocos não têm autenticação nem proteção contra repetição de mensagens, e os comandos de controlo, incluindo as mudanças de chave, seguem em claro. O driver de receção também assume um formato de cabeçalho fixo. Antes de o colocar numa rede partilhada, faltariam mensagens autenticadas, um mecanismo seguro para instalar as chaves e a validação adequada das tramas.

O repositório contém o projeto Vivado, o firmware, a aplicação, os testbenches e a apresentação original. A máquina de estados AES, o driver AXI e a construção dos pacotes são bons pontos de entrada, conforme a parte do sistema que te interessar.
